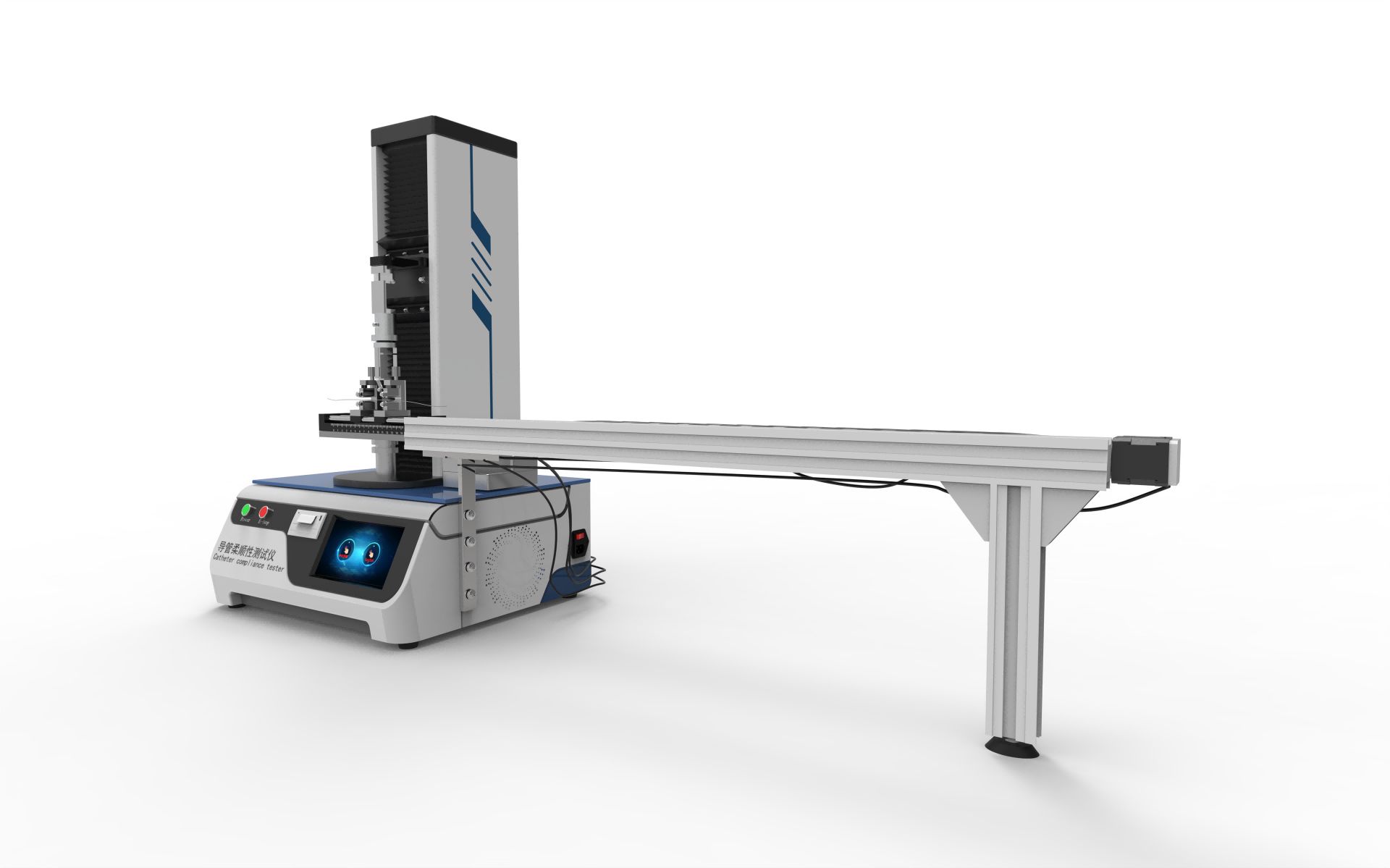

導管柔順性測試儀（導絲柔軟度測試儀）

導管柔順性測試儀是評估醫用導管在模擬血管環境中彎曲變形能力的專用設備，其核心是通過力學測量分析導管的柔韌性、推送性能及抗彎剛度。以下是綜合行業標準及設備參數的全面解析：

一、核心測試功能與測試原理

?柔順性（彎曲剛度）測試?

通過三點彎曲法測量導管在設定跨距（0-200mm）下的彎曲力值，量化其通過曲折血管的能力。支持靜態（緩慢加載）與動態（模擬推送/回撤）測試模式，評估導管不同部位的柔韌性差異。

?頭端柔軟性測試?

專用夾具夾持導管頭端（如距頭端10mm處），以3-8mm/min速度下壓，記錄頭端彎曲所需的力值，確保介入操作安全性。

?推送力與滑行性能?

結合滑輪組模擬血管路徑，測試導管在恒速牽引（速度0-500mm/min）下的推送阻力，優化表面涂層工藝。

適用標準?

YY/T 1554-2017、YY/T 0858-2011、YY0450.1、GB/T 9341-2008、

ISO 178-2001

二、關鍵技術參數

1. ?力學與運動系統?

量程與精度?：

力值范圍：0-10N，精度±0.5%（可定制其他量程和精度），分辨率0.01N?

下壓速度范圍：0-300mm/min可在觸摸屏上任意設置參數；

導絲跨距范圍（三點彎曲距離）：0-200mm，可手動調節有刻度；

拉絲速度：0-500mm/min可在觸摸屏上任意設置；

壓導管方式：全自動氣壓方式，操作簡便，靈活；

?智能控制：

控制系統：PLC控制系統（或選配Windows系統）?

操作界面：彩色7寸觸摸屏（或選配筆記本）

數據管理?：自動存儲≥100組測試曲線，內置微型打印機輸出報告,設備連接USB可把測試數據導出?。

?電源：220v,100W,50Hz

外形尺寸大約：1200*520*620（mm）

三、測試流程與操作要點?

樣品準備?

檢查導管無泄漏，直徑測量精確至0.01mm?。

參數設置?

依據導管直徑h設定：滑輪間距=16h，下壓高度=1.5h，速度=600mm/min（可調）?。

執行測試?

固定導管→連接牽引頭→啟動測試→軟件實時監測力值峰值及位移曲線?。

測試步驟

1、 將介入導管放入測試滑輪組內進行固定，并保證合適的間距。

2、 調整測試滑輪的上下間距，保證測試距離恒定。

3、 將導管的一端連接到牽引頭上，保證牽引頭以一定速度導引導管做恒速運動。

4、 通過計算機軟件監測測試過程中力值變化曲線。

?四、注意事項?

環境控制?：溫度23±2℃、濕度＜80%無凝露，避免材料性能波動?。

麻醉導管測試?：需在開放狀態下進行拉伸?。

校準要求?：每次測試前自動校準力值傳感器?。

安全防護?：過載自動斷電+蜂鳴報警，確保操作安全?。

五、標準化應用

?質量控制場景?：

介入導絲頭端柔性驗證、血栓旋切導管彎曲阻力測試，降低手術中器械斷裂風險。

?研發支持?：

通過力值變化曲線優化導管材料硬度梯度設計，提升血管內通過性。

六、配置清單

主機1臺；

測試軟件1套；

筆記本電腦（選配）；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;
